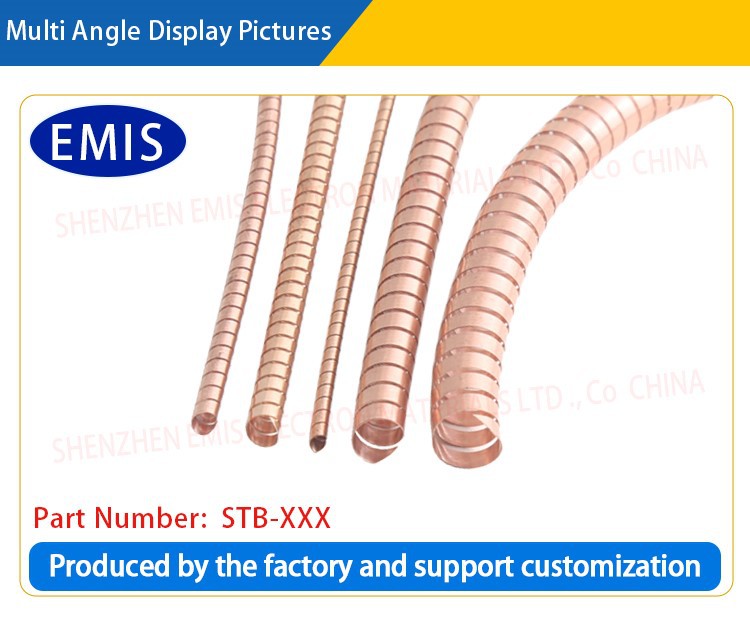

Екранована спіральна прокладка труби

Прокладка екрануючої спіральної трубки виготовлена ​​з високоеластичної лудженої берилієвої міді, нікельованої берилієвої міді, нержавіючої сталі та інших матеріалів. Ця унікальна структура забезпечує чудовий ефект екранування електромагнітних хвиль. Він може ефективно блокувати перешкоди зовнішніх електромагнітних хвиль і забезпечувати нормальну роботу обладнання в складному електромагнітному середовищі.

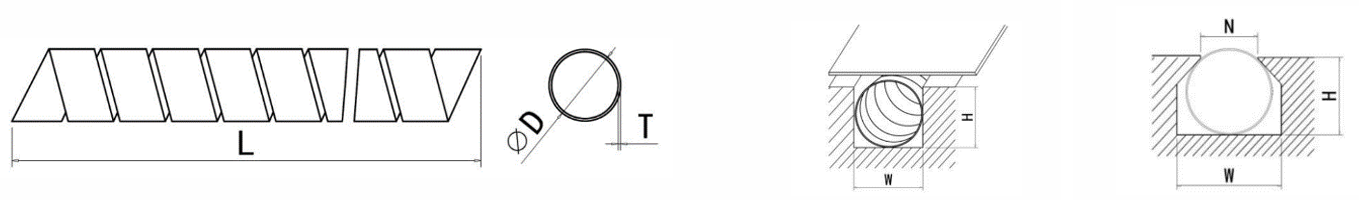

Еталонна діаграма розміру спіральної труби I. Встановлюється в стандартну канавку під ущільнювальне кільце II. Встановіть в паз типу ластівчин хвіст

Ми можемо налаштувати ширину, товщину та зовнішній діаметр сировини з берилієвої міді/нержавіючої сталі відповідно до ваших потреб. Ця ущільнювальна прокладка встановлюється в паз. Конкретний спосіб установки показаний на малюнку. Стандартні специфікації виробу наведено в таблиці параметрів спіральної трубки з берилієвої міді:

Ми також можемо використовувати нержавіючу сталь для виготовлення спіральної трубки. Номер деталі, як показано нижче.

1. Класифікація продукції

Захисні прокладки для спіральних трубок поділяються на прокладки для спіральних трубок з берилієвої міді та захисні прокладки для спіральних трубок з нержавіючої сталі відповідно до різних матеріалів.

Берилієві мідні спіральні трубки є високоефективними електромагнітними екрануючими прокладками. Виготовлені з високоякісного мідно-берилового матеріалу, вони мають відмінну еластичність і стійкість до постійної деформації стиснення.

Вони можуть швидко відновити свою початкову форму після стиснення зовнішньою силою та можуть адаптуватися до щілин різної форми та розміру для забезпечення хорошого контакту та ефекту екранування; поверхня спіральної трубки луджена або нікельована для подальшого покращення її провідності та екранування, а колодки з краєвим покриттям мають міцну

стійкість до електрохімічної корозії у вологому та сольовому середовищі.

Екрануючі прокладки для спіральних трубок з нержавіючої сталі - це екрануючі стрічки для спіральних трубок, виготовлені з нержавіючої сталі.

Спіральні труби з нержавіючої сталі мають чудову еластичність і опір стиску, а також можуть досягати значних опорних і втягувальних функцій. Встановлюються на плити будь-якої товщини без додаткових опор. Крім того, спіральні трубки з нержавіючої сталі також можуть забезпечити відмінну ефективність екранування для захисту електронного обладнання від електромагнітних перешкод.

Представити

Екранована спіральна прокладка трубки виготовлена ​​з високоеластичної лудженої берилієвої міді, нікельованої берилієвої міді, нержавіючої сталі та інших матеріалів. Ця унікальна структура забезпечує чудовий ефект екранування електромагнітних хвиль. Він може ефективно блокувати перешкоди зовнішніх електромагнітних хвиль і забезпечувати нормальну роботу обладнання в складному електромагнітному середовищі. Незалежно від того, чи це електромагнітні хвилі високої чи низької частоти, вони можуть ефективно екрануватися, забезпечуючи надійний захист для обладнання, яке потребує високої ефективності екранування від електромагнітних хвиль.

Основні функції екранованих спіральних трубних прокладок

Електромагнітне екранування: найважливішою функцією є електромагнітне екранування. Завдяки структурі металевої спіральної трубки він може ефективно ізолювати зовнішні або внутрішні електромагнітні перешкоди, захистити електронне обладнання від перешкод електромагнітного випромінювання та забезпечити нормальну роботу обладнання.

Зменшення витоку електромагнітного випромінювання. При використанні в трубопровідній системі для передачі сигналів або струмів прокладка екранованої спіральної трубки може запобігти витоку електромагнітного випромінювання сигналів або струмів, уникаючи перешкод з навколишнім середовищем або обладнанням.

Покращення електромагнітної сумісності (EMC): застосовується до промислового обладнання, комунікаційного обладнання, медичного обладнання та інших галузей, щоб забезпечити відповідність обладнання стандартам EMC (електромагнітна сумісність), а також законодавчим нормам і нормам безпеки.

Структурний захист і довговічність: спіральні трубні прокладки також можуть забезпечити фізичний захист, щоб запобігти пошкодженню обладнання через тертя, зіткнення чи інші фізичні пошкодження, а також підвищити довговічність труб або обладнання.

Будова та матеріали екранованих спіральних трубних прокладок

Конструкція екранованих спіральних трубних прокладок зазвичай включає дві частини:

Шар дротяної сітки: дротяна сітка сплетена з металів з високою провідністю (таких як нержавіюча сталь, мідь, алюміній тощо) і відповідає за забезпечення електромагнітного екранування. Щільність і матеріал сітки-рабиці визначають її екрануючу ефективність.

Еластомер або захисний шар: внутрішня та зовнішня поверхні спіральної труби зазвичай мають шар еластомеру (наприклад, гуми, силікону тощо) або захисний шар, який головним чином відіграє роль у водонепроникності, стійкості до корозії та ударостійкості. Еластомерні матеріали також можуть забезпечити певний буферний ефект і збільшити довговічність прокладки.

Екрановані спіральні трубчасті прокладки є високоефективними електромагнітними екрануючими прокладками. Цей матеріал для екрануючої прокладки є ідеальним екрануючим матеріалом для військових і аерокосмічних проектів, а також для деякого цивільного електронного обладнання, яке потребує ефективного екранування та герметизації, і може широко використовуватися для проблем екранування, які не можуть вирішити інші прокладки. Ефективність екранування цієї ущільнювальної прокладки становить від 86 дБ до 165 дБ.

Спіральні труби з нержавіючої сталі також є високоефективними електромагнітними екрануючими прокладками. Цей продукт дуже підходить для цивільного застосування та відповідає європейській директиві 83528. Ці прокладки можуть забезпечити якість екранування понад 95 дБ на 1 ГГц.

Наша компанія надає професійні послуги з налаштування прокладки для екрануючої спіральної трубки з метою надання клієнтам у різних галузях ефективного електромагнітного екранування та рішень захисту. Завдяки спеціальним послугам ми можемо розробити та виготовити екрануючі спіральні трубчасті прокладки, які відповідають спеціальним умовам застосування відповідно до конкретних потреб клієнтів, гарантуючи, що продуктивність, розмір і застосування продуктів ідеально відповідають, щоб допомогти клієнтам справлятися зі складними електромагнітними перешкодами ( EMI).

Поля застосування

Електронне обладнання: у комунікаційному, медичному, споживчому електроніці та іншому обладнанні екрановані спіральні трубчасті прокладки широко використовуються для захисту чутливих компонентів від електромагнітних перешкод.

Автомобільна промисловість: в електронних системах, встановлених на транспортних засобах, екрановані спіральні трубчасті прокладки часто використовуються для екранування датчиків, кабелів і роз’ємів, щоб запобігти впливу електромагнітних перешкод на електронну систему керування автомобіля, особливо на нормальну роботу автономного водіння та інтелектуальних систем.

Аерокосмічна промисловість: у середовищах із високим попитом, таких як космічні кораблі та супутниковий зв’язок, екрановані спіральні трубчасті прокладки можна використовувати для електромагнітного екранування кабелів, трубопроводів, інструментів і обладнання для забезпечення надійності обладнання та стабільності зв’язку.

Промислове застосування: у промисловому контролі, обладнанні для виробництва електроенергії, трансформаторах та іншому обладнанні екрановані спіральні трубчасті прокладки можна використовувати для зменшення електромагнітних перешкод між обладнанням і підвищення стабільності електричних систем.

Військове обладнання та обладнання безпеки: у військовому комунікаційному обладнанні, радіолокаційних системах, супутниковому зв’язку та інших галузях екрановані спіральні трубчасті прокладки використовуються для покращення здатності обладнання проти перешкод і забезпечення безпечної передачі важливих сигналів.

Переваги продуктивності

Екрановані спіральні трубчасті прокладки мають відмінну провідність і екрануючі властивості;

Екрановані спіральні трубні прокладки мають відмінну корозійну стійкість після гальванічного покриття; Властивості матеріалу берилієвих мідних спіральних труб можуть досягти кращої теплопередачі та охолодження;

Екрановані спіральні трубчасті прокладки можуть забезпечити високу еластичність і низьку релаксацію відповідно до продуктивності пружини; Спіральні труби з нержавіючої сталі мають відмінну корозійну стійкість і зносостійкість, а їх термін служби тривалий, що знижує витрати на обслуговування та заміну;

Спіральні труби з нержавіючої сталі все ще можуть зберігати хороші механічні властивості в умовах високої температури та підходять для теплообміну та інших полів;

Спіральні трубки з нержавіючої сталі легко чистяться і підходять для використання в харчовій і медичній промисловості;

Додавання ПВХ та інших внутрішніх ядер до спіральної трубки може змінити різні сили стиснення;

Усі продукти (включно з гальванічним покриттям) відповідають стандартам SGS, ROHS, REACH, екологічним та іншим стандартам.

Процес виготовлення прокладки екранованої спіральної труби

Технічні параметри продукту

Сировина:

Спіральна трубка: луджена берилієва мідь (без свинцю) або спіральна трубка

Серцевина трубки: Твердість ПВХ 80.

Ефективність екранування:

Якість екранування: у діапазоні частот 1 МГц-1ГГц його ефективність екранування перевищує 80 дБ (80 дБ-160 дБ). (Як показано на малюнку нижче)

Примітка:

1. Стандартна еластична прокладка спіральної трубки з лудженої берилієвої міді;

2. Прокладка спіральної трубки з берилієвої міді із середньою пружністю;

3. Прокладка спіральної трубки з лудженої берилієвої міді з низькою пружністю.

Пружна сила стиснення

Берилієві мідні спіральні трубчасті екрануючі прокладки поділяються на наступні дві різні пружні сили стиснення. Ідеальне стиснення становить 25% від діаметра спіральної трубки. Оскільки тиск пов’язаний з товщиною сировини з берилієвої міді, приблизне значення сили пружності вказано в таблиці нижче:

Доставка, доставка та обслуговування

Швидка доставка

1. Звичайний оптовий час виконання: менше 3 днів;

2.Максимальний час для спеціальних продуктів: менше 7 днів.

3. Звичайний час виконання безкоштовного зразка: менше 2 днів.

4. Термін доставки для спеціальних продуктів: менше 7 днів.

5. Час завершення ручного виробництва зразків: менше 7 днів

Надійна гарантія якості

Час розгляду скарг клієнтів на якість: менше 1 години.

Термін обміну товару: менше 1 дня.

надання повного спектру звітів про перевірку якості для забезпечення якості та надійності нашої продукції.,

Q1: Що таке екрануюча спіральна трубна прокладка?

A1: Екрануюча спіральна трубна прокладка — це захисний компонент, який використовується для екранування електромагнітного випромінювання, зазвичай виготовлений із металевого матеріалу та має спіральну структуру. Його основна функція — запобігати електромагнітним перешкодам (EMI) і забезпечувати провідний шлях. Він часто використовується в різних електронних пристроях і системах для зменшення електромагнітних перешкод і підвищення стабільності електричної системи.

Q2: Яка основна функція екрануючої прокладки спіральної трубки?

A2: Основна функція прокладки екрануючої спіральної трубки полягає в забезпеченні захисту від електромагнітного екранування, зменшенні впливу зовнішніх електромагнітних хвиль на обладнання та запобіганні впливу електромагнітних хвиль, які випромінює обладнання, на зовнішнє середовище. Крім того, він також може забезпечувати електричні з’єднання та провідні шляхи до певної міри, щоб забезпечити стабільну роботу обладнання в складному електромагнітному середовищі.

.

Q3: Навіщо вибирати індивідуальну екрануючу прокладку спіральної трубки?

A3: Індивідуальні екрануючі спіральні трубні прокладки можуть точно відповідати потребам конкретних застосувань. Кожен пристрій має різні розміри, форми та умови використання. Індивідуальне налаштування може забезпечити найкращий ефект екранування, одночасно забезпечуючи його адаптивність, довговічність і зручність встановлення. Завдяки індивідуальним послугам клієнти можуть вибрати правильні матеріали, розміри, обробку поверхні та структуру, щоб гарантувати стабільну роботу прокладок у певному середовищі протягом тривалого часу.

Q4: Які характеристики можна налаштувати для екранованих прокладок спіральної трубки?

A4: При налаштуванні екранованих спіральних трубних прокладок можна налаштувати такі характеристики:

Розмір і форма: налаштуйте довжину, діаметр, крок тощо відповідно до вимог до розміру обладнання клієнта.

Вибір матеріалу: виберіть різні металеві матеріали відповідно до робочого середовища, наприклад берилію, нержавіючу сталь, обміднений сплав тощо, щоб забезпечити ефект екранування та стійкість до корозії.

Обробка поверхні: така як нікелювання, сріблення, позолота тощо для підвищення стійкості до корозії, провідності та механічних властивостей.

Структурний дизайн: відрегулюйте спіральну структуру та кількість шарів прокладки, щоб оптимізувати ефект екранування.

Адаптованість до навколишнього середовища: налаштуйте стійкість до високих температур, стійкість до корозії, водонепроникність і пилонепроникність, щоб забезпечити тривале стабільне використання в екстремальних умовах.

Q5: Як забезпечити якість індивідуальних екранованих прокладок спіральної трубки?

A5: Ми використовуємо суворий процес контролю якості, від дизайну, вибору матеріалів, виробництва до остаточного тестування, кожне посилання суворо перевіряється. Перед налаштуванням ми детально спілкуємося з клієнтами, щоб переконатися, що план дизайну відповідає вимогам програми; після виробництва зразків проводяться численні випробування (такі як електромагнітне екранування, стійкість до високих температур, стійкість до корозії тощо), щоб забезпечити якість продукції. Під час масового виробництва також проводиться повний моніторинг і випробування, щоб переконатися, що кожен продукт відповідає стандартам.

Q6: Чи можна повторно використовувати екрановані спіральні прокладки?

A6: Екрановані спіральні трубчасті прокладки зазвичай розроблені як компоненти багаторазового використання, особливо високоякісні металеві матеріали та обробка поверхні, щоб забезпечити їх міцність і тривалий термін служби. Однак тривале використання може спричинити певний знос або пошкодження, тому необхідні регулярні перевірки та обслуговування. Якщо прокладка пошкоджена або продуктивність знижується, своєчасна заміна може гарантувати, що обладнання продовжує працювати в нормальному режимі.

Q7: Як вибрати відповідну екрановану прокладку спіральної трубки?

A7: Вибираючи відповідну екрановану прокладку спіральної трубки, слід враховувати наступні фактори:

Вимоги до електромагнітної сумісності обладнання: Виберіть прокладку з достатнім ефектом екранування.

Робоче середовище: враховуйте такі фактори, як температура, вологість і агресивність, і вибирайте матеріали, які адаптуються до середовища.

Розмір і форма: переконайтеся, що прокладка відповідає інтерфейсу обладнання та місцю встановлення.

Вимоги до довговічності: вибирайте високоміцні матеріали на основі терміну служби та циклу обслуговування.

Q8: Який час доставки для індивідуальних екранованих прокладок спіральної трубки?

A8: Час доставки зазвичай залежить від складності та обсягу виробництва прокладки. Загалом, цикл виготовлення та перевірки зразка становить приблизно 2-3 днів, а новий зразок прес-форми – 15 днів. Якщо у замовника є термінові потреби, ми можемо надати прискорене обслуговування відповідно до конкретної ситуації та спробувати скоротити цикл доставки.
