Прокладка з трикотажної сітки





Ми пропонуємо прокладку з трикотажної дротяної сітки, яка є різновидом прокладки EMC, яка використовується для екранування від електромагнітних та радіочастотних перешкод. Виготовляється з використанням сировини найкращої якості та передових технологій. Прокладка з дротяної сітки має багато різних форм для різних застосувань. Він може бути круглим, прямокутним, двокруглим, круглим з хвостиком тощо.





Номер деталі	Діаметрφ	Номер деталі	Діаметрφ
S-C-2424-B-0	φ2,4 мм+0.5/-0.0 мм	S-C-7979-B-0	φ7,9 мм+0.8/-0.0 мм
S-C-3232-B-0	φ 3,2 мм+0.5/-0.0 мм	S-C-9595-B-0	φ9,5 мм+0.8/-0.0мм
S-C-4040-B-0	φ4.0мм+0.5/-0.0мм	S-C-1313-B-0	φ12,7 мм+0.8/-0.0 мм
S-C-4848-B-0	φ4,8 мм+0.8/-0.0 мм	S-C-1515-B-0	φ15,9 мм+1.0/-0.0мм
S-C-6464-B-0	φ6,4 мм+0.8/-0.0 мм	S-C-2525-B-0	φ25,4 мм +1.0/-0.0 мм

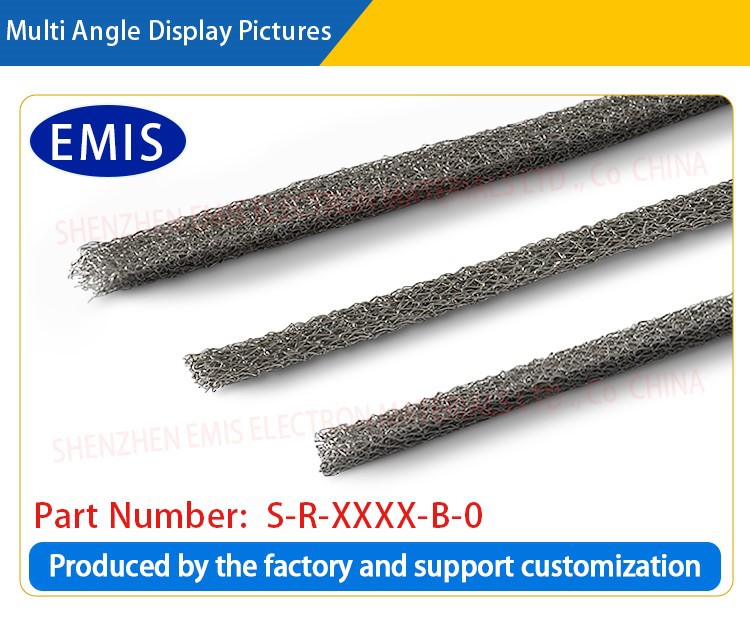

Номер деталі	Ширина	висока	Номер деталі	Ширина	висока
S-R-1616-B-0	1.6+0.3/-0 мм	1.6+0.3/-0 мм	S-R-7932-B-0	7.9+0.8/-0.0 мм	3.2+0.5/-0 мм
S-R-3216-B-0	3.2+0.3/-0 мм	1.6+0.3/-0 мм	S-R-9532-B-0	9.5+0.8/-0.0 мм	3.2+0.5/-0 мм
S-R-4816-B-0	4.8+0.4/-0 мм	1.6+0.3/-0 мм	S-R-1332-B-0	12.7+0.8/-0.0 мм	3.2+0.5/-0 мм
S-R-7916-B-0	7.9+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-1932-B-0	19.1+1.0/-0.0 мм	3.2+0.5/-0 мм
S-R-9516-B-0	9.5+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-2532-B-0	25.4+1.0/-0.0 мм	3.2+0.5/-0 мм
S-R-1316-B-0	12.7+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-4848-B-0	4.8+0.8/-0.0 мм	4.8+0.8/-0.0 мм
S-R-2424-B-0	2.4+0.5/-0.0 мм	2.4+0.5/-0.0 мм	S-R-6448-B-0	6.4+0.8/-0.0 мм	4.8+0.8/-0.0 мм
S-R-3224-B-0	3.2+0.5/-0.0 мм	2.4+0.5/-0.0 мм	S-R-2532-B-0	7.9+0.8/-0.0 мм	4.8+0.8/-0.0 мм
S-R-4824-B-0	4.8+0.8/-0.0 мм	2.4+0.5/-0.0 мм	S-R-6464-B-0	6.4+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-6424-B-0	4.8+0.8/-0.0 мм	2.4+0.5/-0.0 мм	S-R-7964-B-0	7.9+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-9524-B-0	9.5+0.8/-0.0 мм	2.4+0.5/-0.0 мм	S-R-9564-B-0	9.5+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-9516-B-0	9.5+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-1364-B-0	12.7+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-9516-B-0	9.5+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-9595-B-0	9.5+0.8/-0.0 мм	9.5+0.8/-0.0 мм



Номер деталі	Ширина	висока	Номер деталі	W	H
SB-4113-MD-0	12.7+1.6/-0.0 мм	4.1+0.5/-0.0 мм	SB-1988-MD-0	19.1+1.6/-0.0 мм	8.8+0.8/-0.0 мм
SB-1941-MD-0	19.1+1.6/-0.0 мм	4.1+0.5/-0.0 мм	SB-2588-MD-0	25.4+1.6/-0.0 мм	8.8+0.8/-0.0 мм
SB-1657-MD-0	{{0}}.6/-0.0 мм	5.7+0.8/-0.0 мм	SB-1910-MD-0	19.1+1.6/-0.0 мм	10.4+1.2/-0.0 мм
SB-1957-MD-0	{{0}}.6/-0.0 мм	5.7+0.8/-0.0 мм	SB-2810-MD-0	28.5+2.0/-0.0 мм	10.4+1.2/-0.0 мм
SB-1972-MD-0	19.1+1.6/-0.0 мм	7.2+0.8/-0.0 мм	SB-2513-MD-0	25.4+1.6/-0.0 мм	13.6+1.6/-0.0 мм
SB-2572-MD-0	{{0}}.6/-0.0 мм	7.2+0.8/-0.0 мм	SB-3113-MD-0	31.2+2.0/-0.0 мм	13.6+1.6/-0.0 мм



Примітка:

1. Матеріал плетеного дроту: берилієва мідь, монель дріт, луджений мідний дріт, луджений мідний сталевий дріт, луджений мідний залізний дріт, дріт з нержавіючої сталі тощо;

2. Поверхня плетеного дроту може бути природного кольору; консервований; нікельований; посріблені; позолочені та ін.;

3. Для спеціальних матеріалів і нестандартних структурних форм підтримується налаштування. Будь ласка, зв'яжіться з нашим менеджером з продажу.

Короткий номер продукту з плетеного дроту: TS-AABB-MD-P

Зауваження:

T представляє тип:

T є B: берилій-мідь металевий обплетений дріт; T є S: суцільна металева дротяна сітка; T є C: металева сітка з порошковим сердечником; T є S: герметична металева дротяна сітка;

T є W: стрічка з металевої сітки;

S представляє форму:

S є C: круглий; S – це R:квадрат;S – форма D:D; S - форма P:P; S — форма B:B;

AABB: розмір структури продукту.

M означає матеріал: M означає B: берилію мідь; M є S: дріт з нержавіючої сталі; М є М: монель дріт; M є D: луджений фосфорний мідний дріт; M є F: луджений мідний сталевий дріт;

D означає внутрішній матеріал серцевини: D — 0:немає; D — N:хлоропреновий каучук; D є S: силіконова гума; D - P: поліуретанова губка;

P представляє вигляд:0:натуральний колір; P є S: луджена мідь берилію; P є N: берилій мідний, покритий нікелем; P - це Z:берилієва мідь, покрита цинком.





Представити

Прокладка з трикотажної сітки - це композитна прокладка з трикотажної сітки та еластичного матеріалу. У порівнянні з прокладкою з плетеної дротяної сітки, металевий дріт прокладки з трикотажної сітки сплетений за спеціальною технологією в’язання, яка має інші структурні характеристики та переваги в продуктивності. Він широко використовується в галузях промисловості, які вимагають високої герметичності, сильного електромагнітного екрануючого ефекту або провідної функції, забезпечуючи відмінну герметизацію, поглинання ударів і захист від перешкод.

особливості:

Електромагнітне екранування: ефективно протистоїть зовнішнім електромагнітним перешкодам (EMI) і радіочастотним перешкодам (RFI), захищаючи нормальну роботу чутливого обладнання.

Ефективність ущільнення: еластомерні матеріали забезпечують надійний ефект ущільнення для запобігання витоку рідини, газу або частинок.

Провідність: металева дротяна сітка забезпечує хорошу провідність і захищає електронне обладнання від статичного пошкодження.

Антивібрація та амортизація: ефективно зменшує пошкодження вібрації обладнання та продовжує термін служби обладнання.

Стійкість до високих температур і корозії: використовуючи стійку до високих температур нержавіючу сталь та інші матеріали, він може працювати стабільно і довгостроково в екстремальних умовах.

Процес виготовлення

1. Вибір і обробка металевого дроту

Спочатку виберіть відповідні матеріали для металевого дроту. Звичайні матеріали включають нержавіючу сталь, мідь, берилієву мідь, нікель та інші метали, які мають чудову електропровідність, стійкість до високих температур і стійкість до корозії. Діаметр, міцність, провідність та інші властивості металевого дроту необхідно визначати відповідно до функціональних вимог кінцевої прокладки.

Обробка поверхні: щоб підвищити стійкість до корозії та довговічність металевого дроту, металевий дріт зазвичай обробляється поверхнею (наприклад, нікелюванням, хромуванням, пасивацією тощо), щоб забезпечити його стабільність у довгостроковому використанні.

2. В'язання та плетіння металевого дроту

Металевий дріт переплітається в сітку в процесі в’язання. В’язання є більш щільним і структурно стабільнішим, ніж традиційні процеси плетіння, що може підвищити загальну міцність і довговічність металевої дротяної сітки. Методи плетіння трикотажної металевої сітки зазвичай включають полотняне переплетення та саржеве переплетення тощо, а відповідний метод плетіння вибирається відповідно до конкретних вимог до застосування продукту.

Процес плетіння: на в’язальній машині металевий дріт переплітається в сітку через голки та рамки пряжі в’язальної машини, утворюючи сітчасту структуру різних специфікацій. Трикотажна металева дротяна сітка зазвичай має гарну міцність на розрив і стійкість до розриву та підходить для середовищ із високим тиском або високою температурою.

Високотемпературне пресування: дротяна сітка поєднується з еластомерним матеріалом шляхом високотемпературного нагрівання та тиску, щоб забезпечити міцне з’єднання двох матеріалів для утворення композитної структури.

Процес склеювання: Ви також можете використовувати міцний клей або спеціальні адгезиви для з’єднання дротяної сітки з еластомерним матеріалом, щоб забезпечити його довгострокову стабільність і ефект ущільнення.

3. Вулканізація або лікування

Для гумових еластомерних матеріалів зазвичай потрібна вулканізація. Процес вулканізації зшиває молекулярні ланцюги гуми за допомогою нагрівання та хімічних реакцій, підвищуючи еластичність і стійкість до високих температур і зносу.

Затвердіння: обробка вулканізацією або інші процеси затвердіння роблять еластомер хорошим ущільненням, стійкістю до тиску та тепла, а також покращують комплексні характеристики прокладки.

4. Розкрій і формування

Розріжте прокладку з в’язаної дротяної сітки, яку було об’єднано, до потрібного розміру та форми. Цей крок зазвичай вимагає використання точних ріжучих інструментів, щоб гарантувати, що розмір виробу точний, краї гладкі, і він відповідає вимогам встановлення різного обладнання.

Точне різання: використовуйте лазерне різання або різання формою, щоб забезпечити якість різання кожної прокладки та уникнути пошкодження дротяної сітки або еластомеру під час процесу різання.



Сфери застосування

Електронне обладнання: використовується для електромагнітного екранування та захисту від електростатичного розряду, щоб забезпечити захист обладнання від зовнішніх перешкод.

Автомобільна промисловість: використовується в бортовому електронному обладнанні для запобігання електромагнітним перешкодам і захисту герметичності.

Аерокосмічна промисловість: забезпечує електромагнітне екранування та герметичний захист для високоточного аерокосмічного обладнання для забезпечення його надійності в суворих умовах.

Промислове обладнання: використовується для герметизації та захисту різних машин і обладнання для запобігання витоку рідини та підвищення антивібраційних характеристик.

Енергетика: Забезпечте ефективне електромагнітне екранування та захист від заземлення енергетичного обладнання для забезпечення стабільної роботи обладнання.

Наші переваги:

Ми є інноваційним підприємством, що спеціалізується на дослідженні та розробці, виробництві та продажі прокладок із в’язаної дротяної сітки, яке прагне надавати клієнтам у всьому світі високоякісні ущільнювальні, екрануючі, електропровідні та протиударні рішення. Компанія має передові виробничі процеси та технічний накопичення, і може надавати індивідуальні продукти та послуги для клієнтів у різних сферах.

На нашому заводі ми розуміємо, що різні програми можуть мати унікальні вимоги. Ось чому наші прокладки з в’язаної дротяної сітки можна повністю налаштувати та модифікувати. Ми пропонуємо ряд варіантів, включаючи різні розміри, форми, товщину та способи встановлення, що дозволяє нашим клієнтам знайти ідеальне рішення для задоволення їхніх конкретних потреб щодо екранування електромагнітних перешкод. Наша команда експертів тісно співпрацює з клієнтами, щоб зрозуміти їхні потреби та надати спеціальні прокладки, які ідеально підходять для їхніх застосувань.

Зв'яжіться з нами:

Незалежно від того, чи потрібні вам індивідуальні прокладки з в’язаної дротяної сітки, чи у вас виникли запитання під час процесу вибору продукту, ми від усього серця надамо вам професійну технічну підтримку та післяпродажне обслуговування. Не соромтеся зв’язатися з нами для отримання більш детальної інформації про наші продукти та послуги.



Кваліфікація продукції



Процес виготовлення в'язаної металевої сітки

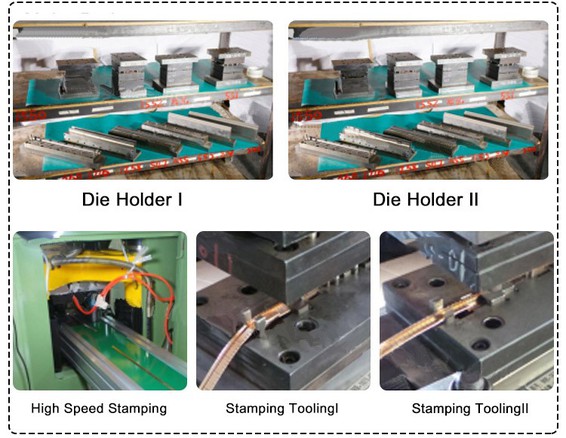

Розробка та виробничі можливості інструментів

Основне обладнання:

Точна шліфувальна машина: 4 комплекти;

Фрезерний верстат: 3 комплекти;

Свердлильний верстат: 3 комплекти;

Різання дротяним електродом: 2 комплекти;

Млинники:1 набір;

Інше: 5 комплектів



Характеристика сировини BeCu

Хімічний компонент

Be-----------1.8%-2.% (серія з високим вмістом берилію)

Кобальт + нікель--------- 0.20% (принаймні)

Кобальт + нікель + залізо------ 0.60% (не більше)

Мідь-------залишилася



Фізична власність

Електропровідність (IACS)---22-25%

Модуль пружності (psi) --- 18,5*10⁶



Нанесення гальванічного покриття на виробничу поверхню з берилієвої міді

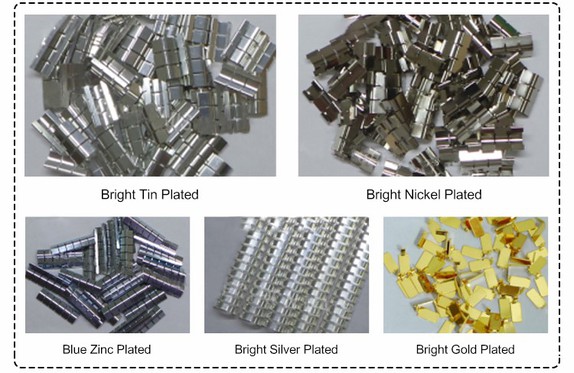

Загальні зображення зовнішнього вигляду гальванічних виробів



Доставка, доставка та обслуговування

Швидка доставка

1. Звичайний оптовий час виконання: менше 3 днів;

2.Максимальний час для спеціальних продуктів: менше 7 днів.

3. Звичайний час виконання безкоштовного зразка: менше 2 днів.

4. Термін доставки для спеціальних продуктів: менше 7 днів.

5. Час завершення ручного виробництва зразків: менше 7 днів





ПОШИРЕНІ ЗАПИТАННЯ

Q1: Що таке прокладка з трикотажної сітки?

A1: Прокладка з трикотажної сітки - це прокладка, виготовлена ​​з металевої сітки та еластомерного матеріалу. Він поєднує в собі високу міцність металевої сітки та герметизацію еластомерного матеріалу, а також має кілька функцій, таких як електромагнітне екранування, герметизація, провідність і ударостійкість. Він широко використовується в електроніці, автомобілях, аерокосмічній та інших сферах.



Q2: Чи складний процес виробництва прокладки з дротяної сітки?

A2 Процес виробництва трикотажної прокладки з дротяної сітки є відносно складним, і він повинен проходити через наступні етапи: вибір та обробка металевого дроту, в’язання та плетіння, формування еластомерного матеріалу, поєднання дротяної сітки та еластомеру, вулканізація або затвердіння, точне різання, контроль якості та тестування тощо. Кожна ланка потребує точного контролю, щоб забезпечити перевагу продуктивності продукту.



Q3: Яка різниця між прокладками з трикотажної сітки та іншими типами прокладок?

A3 Порівняно з традиційними гумовими та металевими прокладками, прокладки з трикотажної сітки мають такі важливі характеристики:

Сильніша функція електромагнітного екранування: вона може ефективно запобігати електромагнітним перешкодам і підходить для випадків, коли потрібна висока електромагнітна сумісність.

Краща герметичність: завдяки суміші еластомеру та дротяної сітки забезпечується сильніший ефект герметизації.

Екстремальна стійкість до навколишнього середовища: Адаптація до суворих робочих умов, таких як висока температура та високий тиск, і збереження хорошої продуктивності.

Чудова стійкість до ударів: поєднання еластомерних матеріалів робить прокладки з в’язаної дротяної сітки високою стійкістю до ударів і функціями поглинання ударів.



Q4: Вибрати правильну прокладку з трикотажної сітки?

A4 Вибираючи прокладку з трикотажної сітки, необхідно враховувати такі фактори:

Середовище застосування: температура, тиск, агресивність, вібрація тощо.

Вимоги до електромагнітного екранування: якщо вам потрібно запобігти електромагнітним перешкодам, виберіть прокладку з дротяної сітки з хорошими характеристиками електромагнітного екранування.

Вимоги до ущільнення: виберіть відповідний матеріал відповідно до типу середовища, яке потрібно ущільнити (газ, рідина тощо).

Довговічність і термін служби: виберіть дуже міцний матеріал, придатний для тривалого використання.



Q5: Які загальні матеріали для прокладок з дротяної сітки?

A5: Матеріали включають:

Нержавіюча сталь: має відмінну корозійну стійкість і стійкість до високих температур і часто використовується в додатках, що вимагають високої довговічності.

Берилієва мідь: має хорошу електропровідність і підходить для екранування електромагнітного випромінювання.

Нікелевий сплав: має стійкість до високих температур і корозії, підходить для екстремальних робочих середовищ.

Мідь: має хорошу електропровідність і підходить для екранування та захисту в електрообладнанні.



Q6: Чи можна налаштувати прокладки з плетеної сітки відповідно до потреб клієнта?

A6: Так, прокладки з трикотажної сітки можна налаштувати відповідно до конкретних потреб клієнтів. Це включає налаштування отвору дротяної сітки, матеріалу дроту, типу еластомеру, розміру та форми прокладки тощо. Відповідно до різних вимог застосування ми можемо надати клієнтам індивідуальні рішення.



Q7: Як підтримувати та доглядати за прокладками з трикотажної сітки?

A7: Регулярна перевірка: Регулярно перевіряйте цілісність прокладки, щоб переконатися, що немає пошкоджень, зносу або старіння.

Очищення: уникайте використання надто сильних хімічних розчинників під час чищення, щоб не пошкодити матеріал. Рекомендується протирати нейтральним миючим засобом і м’якою тканиною.

Заміна: якщо прокладка протягом тривалого часу знаходиться в екстремальних умовах, регулярно замінюйте її, щоб забезпечити ефективність обладнання.
