Пальцевий приклад BeCu з одним слотом

Палець BeCu з одним слотом можна використовувати в прокладках, що екранують електромагнітні перешкоди, або в контактах для електростатичних розрядів. Деякі стандарти також доступні в котушках довжиною 7,6 м. Виріб можна стиснути 100 000 разів без деформації.

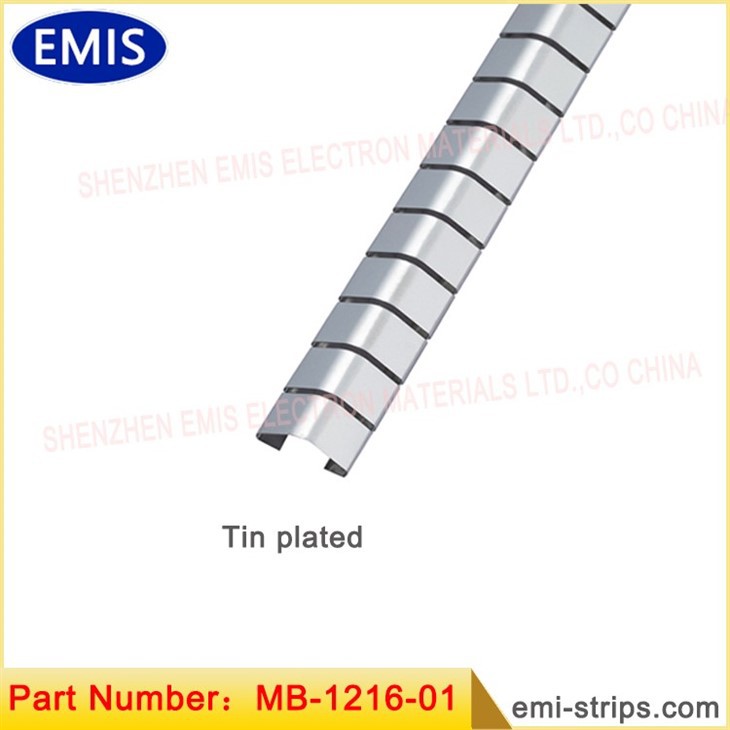

Примітки: MB-1116-01 Товщина=0.089 мм; MB-1216-01 Товщина=0.05 мм, інші розміри однакові.

Номер деталі пальця пальця та формат прокладки: MB-1/2XXX-AA

Примітки:

M: представити як метал; B: представити як берилієву мідь;

1: представляти як нормальну товщину сировини;

2: представляти як більш тонку товщину або ультрам’який процес;

XXX: представити як унікальну частину №;

AA дорівнює {{0}}: складальні вироби;01: яскраве покриття;0N: покриття Ni;

{{0}}S: покриття оловом;0Z: покриття цинком;0G: покриття золотом;0A: покриття Ag.

MS (P) -XXXX – AA

Примітки: M: представити як Metal; S: представляти як SUS, інші елементи, як зазначено вище.

Мінімальна вартість виготовлення слота.

Методи встановлення прикладу для пальців BeCu з одним слотом і прокладок: деталі, встановлені в щілини, легко встановлюються за допомогою щілин, де потрібне двостороннє переміщення. Просто встановіть деталь в один слот і зафіксуйте її в другому слоті або на краю рами; Наприклад: MB-1216-01/1116-01/1136-01 тощо.

Ідеально підходить для заземлення та екранування в наступних електронних корпусах.

Ручки передньої панелі - кришки шасі.

Знімні блоки - Backplanes.

Крейтажні вузли.

Деякі стандарти також доступні в котушках довжиною 7,6 м.

У сфері електроніки та телекомунікацій електромагнітні перешкоди (EMI) і електростатичний розряд (ESD) створюють значні проблеми. Оскільки електронні пристрої стають все більш компактними та взаємопов’язаними, потреба в ефективному екрануванні від електромагнітних перешкод і захисту від електростатичного розряду стає першочерговою. Одним із рішень, яке завоювало визнання завдяки своїй універсальності та надійності, є приклад BeCu Finger Stock з одним слотом.

Single Slot BeCu Finger Stock — це гнучка та пружна прокладка, виготовлена ​​зі сплаву берилієвої міді (BeCu), відомого своєю чудовою електропровідністю та механічними властивостями. Цей приклад призначений для забезпечення надійного екранування електромагнітних перешкод і електростатичного контакту в різних сферах застосування, що робить його ідеальним вибором для таких галузей, як телекомунікації, авіакосмічна, автомобільна та медична електроніка.

Однією з помітних особливостей Single Slot BeCu Finger Stock є його адаптивність. Його можна використовувати в прокладках, що екранують EMI, які зазвичай використовуються для запобігання витоку електромагнітного випромінювання з електронних корпусів. Ці прокладки створюють провідний бар’єр, який оточує чутливі компоненти, мінімізуючи ризик перешкод від зовнішніх електромагнітних полів і забезпечуючи належне функціонування електронних пристроїв.

Крім того, Single Slot BeCu Finger Stock також використовується як антистатичний контакт, який допомагає відводити електростатичні розряди від чутливих схем. Електростатичні розряди можуть завдати непоправної шкоди електронним компонентам, призвести до несправностей або навіть повної відмови пристрою. Використовуючи приклад для пальців як контакт для захисту від електростатичного розряду, виробники можуть захистити свої вироби від подій електростатичного розряду, забезпечуючи їх довговічність і надійність.

Single Slot BeCu Finger Stock поставляється в різних формах і конфігураціях залежно від конкретних вимог застосування. Деякі стандарти доступні в котушках довжиною 7,6 метрів, що дозволяє легко налаштувати та встановити в різні електронні корпуси. Ця гнучкість дозволяє інженерам і дизайнерам адаптувати приклад для пальців до широкого діапазону форм і розмірів, забезпечуючи оптимальне екранування від електромагнітних перешкод і захист від електростатичного розряду.

Однією з ключових переваг Single Slot BeCu Finger Stock є його виняткова довговічність. Незважаючи на свою гнучкість, приклад пальця здатний витримувати стиснення до 100000 разів без будь-якої деформації. Ця властивість має вирішальне значення в програмах, де відбувається повторюване відкриття та закриття електронних корпусів, наприклад у пристроях зі знімними батарейними відсіками або панелями доступу. Довговічність і надійність прикладу для пальців сприяють загальній продуктивності та терміну служби електронних пристроїв.

Щоб забезпечити високу якість і надійність роботи, важливо дотримуватися галузевих стандартів і рекомендацій. Single Slot BeCu Finger Stock відповідає різним стандартам, у тому числі тим, що стосуються ефективності захисту від електромагнітних перешкод і екологічних норм. Ласкаво просимо до налаштування вибору.

Хід виробничого процесу пальця BeCu

Наша компанія в основному використовує сировину компанії BrushWellman Co., Ltd, США.

Хімічний компонент

Бути----------------1.8 відсотків -2. відсоток (серія з високим вмістом берилію)

Кобальт плюс нікель----------0.20 відсотків (принаймні)

Кобальт плюс нікель плюс залізо----- 0.60 відсотків (не більше)

Мідь--------------------залишилася

Фізична власність

Електропровідність (IACS) ---22-25 відсотків

Модуль пружності (psi)--- 18.5*10⁶

Акумумна термічна обробка може збільшити твердість 1/4h або 1/2h сировини BeCu до більш ніж 373HV, щоб забезпечити вимоги до еластичності виробів BeCu.

ключові параметри:

ступінь вакууму:<1Pa

Температура: 600 F

Час замочування: 2 години

Захисний газ: азот

Чистота: 99,9999 відсотків

IЕкологічні вимоги до продукції

Наші продукти відповідають вимогам звіту SGS, ROHS, REACH, звіту без галогенів (HF) тощо.

Питання і відповіді виробничого процесу і технології

Питання: 1. Що робити, якщо на кресленнях замовників виникнуть проблеми щодо кількісного виробництва?

A1: Наша інженерія запропонує поради щодо внесення змін, а потім передасть клієнтам для подальшого підтвердження, обговорюючи відповідні проблеми.

Q2: Що робити, якщо клієнти мають лише зразок без креслення?

A2: Очікується, що клієнти надішлють ваш зразок до нашої компанії, а наш відділ якості виконає вимірювання загальних розмірів. Потім наш інженерний відділ надасть креслення для повторного узгодження з клієнтом.

Q3: що є основою дизайну нашої стандартної BeCu Fingerstock?

A3: BeCu Fingerstock має сильну замінність, наші стандартні продукти відповідають універсальному стандарту BeCu Fingerstock, щоб забезпечити прийнятну структуру та ефективність екранування.

Q4: Чому б не використовувати продукти технології пом'якшення?

A4: технологія пом’якшення полягає у використанні методу хімічної обробки. Після обробки товщина пом’якшення не є рівномірною. Якщо не гальванічно, поверхня буде брудною тощо, що вплине на її зовнішній вигляд

Q5: Термічна обробка ізоляції становить 600F. ти можеш це змінити?

A5: Це найкраща температура термічної обробки, яку забезпечує американська фабрика матеріалів, і наша компанія не може її змінити;
