Прокладка прикладу пальця



Ми постачаємо прокладку для пальців із захистом від EMI/RFI. Прокладки для пальців пропонують чудову ефективність екранування, можливості налаштування, легкість встановлення, довговічність і економічну ефективність.

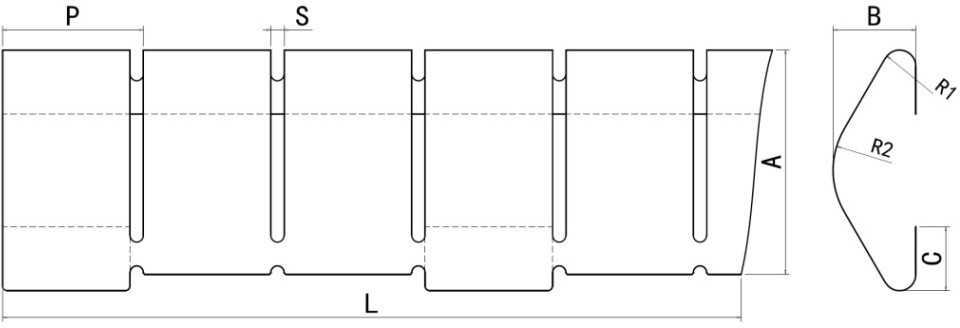

Номер частини	T (мм)	A	B	C	R1	R2	P	S	Lмакс	Вузли	Колір поверхні

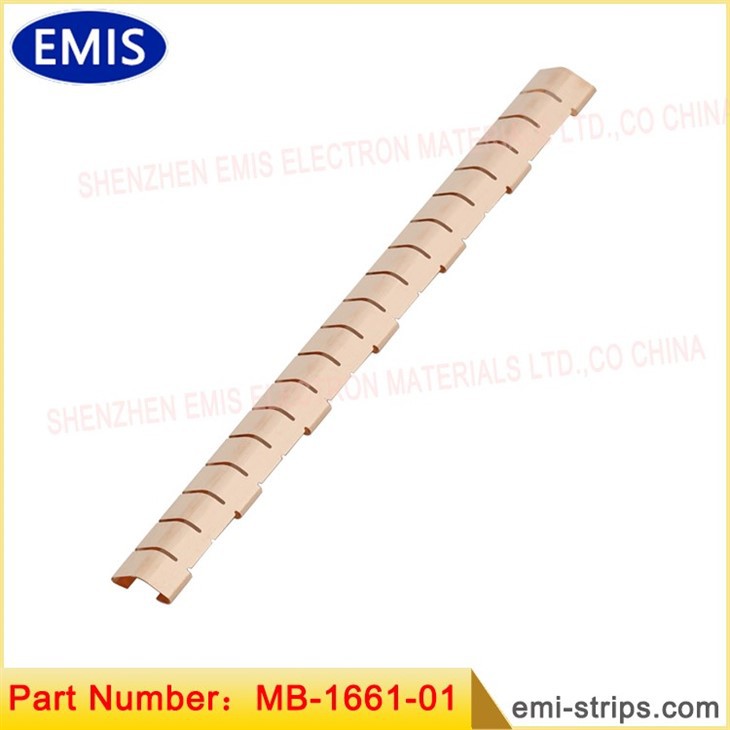

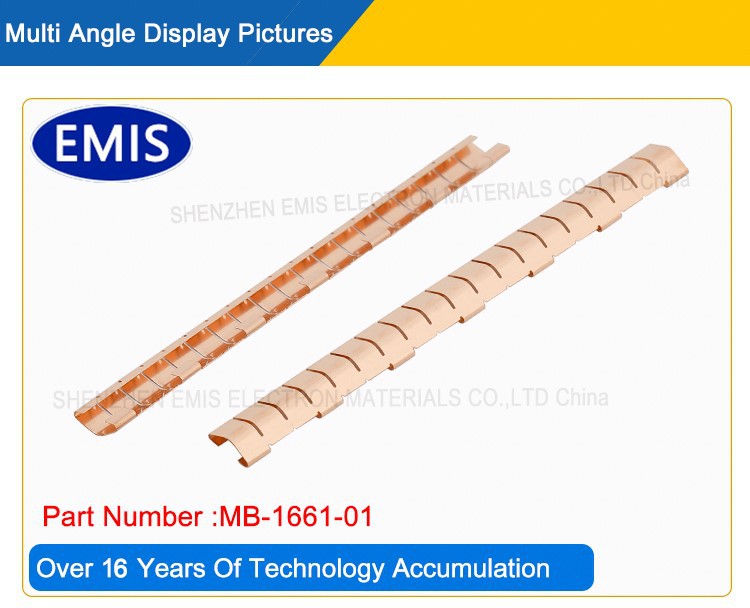

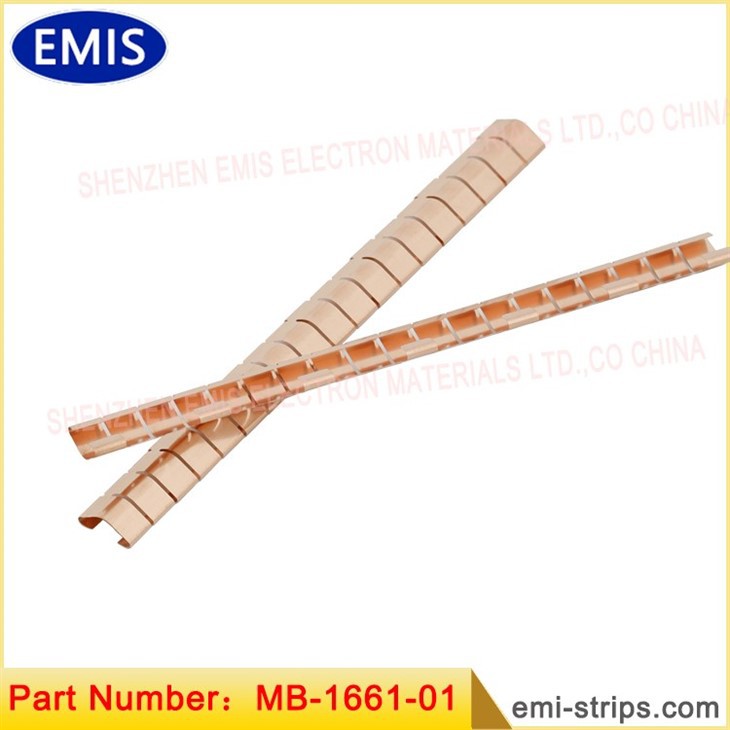

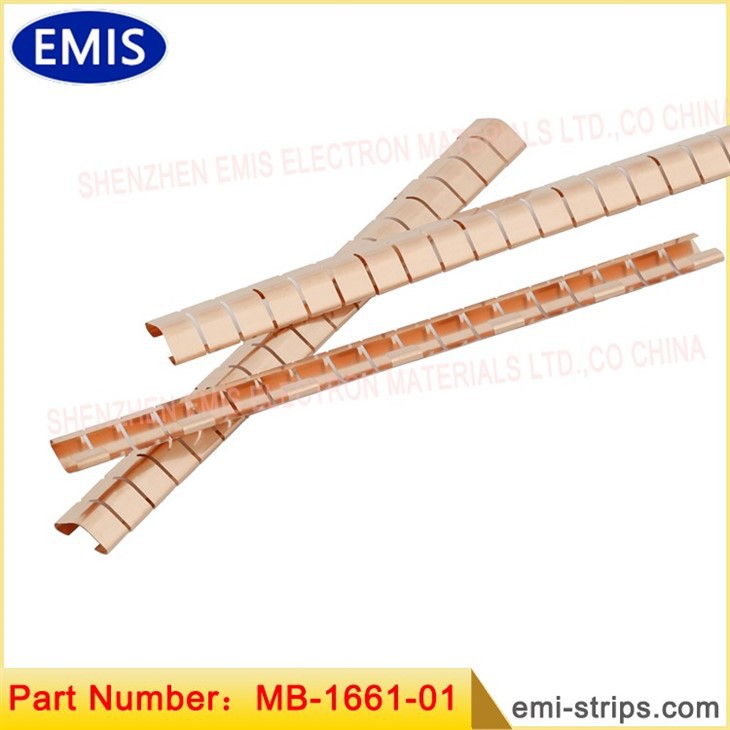

-1661-01 Мб	0.089	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417,5 мм	88	Яскрава обробка
MB-1661-0S/N	0.089	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417,5 мм	88	-0S: олово / -0N: нікель
-2661-01 Мб	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417,5 мм	88	Яскрава обробка
MB-2661-0S/N	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417,5 мм	88	-0S: олово / -0N: нікель
Re: Довжину можна розрізати на X вузлів, X=1.2.3.4..., Поверхня також може бути покрита золотом. Срібло та цинк тощо;



Основна функція пальцевих прокладок полягає у створенні провідного бар’єру, який блокує або відводить електромагнітну та радіочастотну енергію. При установці між сполученими поверхнями або проміжками пальці створюють безперервне електричне з’єднання, ефективно запобігаючи витоку або проникненню випромінювання EMI/RFI.

Конструкція пальцевих прокладок дозволяє їм відповідати нерівностям і різним поверхням, забезпечуючи надійне та послідовне ущільнення. Пружинна природа пальців забезпечує чудову властивість стискання та відновлення, зберігаючи постійну контактну силу навіть під час вібрації, ударів або змін температури. Ця стійкість забезпечує постійне екранування протягом усього терміну служби пристрою.

Переваги та переваги:

Чудова ефективність екранування: прокладки для пальців забезпечують виняткову ефективність екранування EMI/RFI у широкому діапазоні частот. Провідні пальці забезпечують численні точки контакту, мінімізуючи проміжки та шляхи витоку, які можуть поставити під загрозу цілісність екранування.

Універсальність: прокладки для пальців можна пристосувати до конкретних вимог із різною формою пальців, висотою, шириною та матеріалом. Ця адаптивність дозволяє їм адаптуватися до різних обмежень дизайну, включаючи нерівності поверхні, отвори в корпусі та методи складання.

Простота встановлення: прокладки для пальців доступні в різних конфігураціях, включаючи типи з клейкою підкладкою та затискачі. Ці опції спрощують встановлення та сприяють швидкому та надійному монтажу в широкому діапазоні застосувань.

Довговічність і довговічність: високоякісні провідні матеріали, які використовуються в прокладках для пальців, забезпечують чудову стійкість до корозії та механічну стабільність. Вони можуть витримувати суворі умови навколишнього середовища, включаючи екстремальні температури, вологість і хімічний вплив, без шкоди для їх екранування.

Широкий спектр застосування:

Прокладки прикладу для пальців знаходять застосування в різних галузях промисловості, включаючи телекомунікації, аерокосмічну та оборонну промисловість, медичне обладнання, промислові системи управління, автомобільну електроніку тощо. Їх адаптивність і ефективність роблять їх придатними для екранування чутливих електронних компонентів у різноманітних середовищах, забезпечуючи оптимальну продуктивність і надійність.





Електромагнітні перешкоди (EMI) і радіочастотні перешкоди (RFI) є поширеними проблемами в сучасному технологічно розвиненому світі. Неконтрольоване випромінювання може вивести з ладу чутливе електронне обладнання, що призведе до несправностей, пошкодження даних і навіть збою системи. Для боротьби з цими проблемами пальцеві прокладки стали надійним і універсальним рішенням, що забезпечує чудову ефективність екранування, можливості налаштування, легкість встановлення, довговічність і економічну ефективність.

Ефективність екранування: головна проблема

Коли справа доходить до екранування EMI/RFI, ефективність вибраного рішення має першочергове значення. Прокладки для пальців, часто виготовлені з берилієвої міді, нержавіючої сталі або нейзильберу, забезпечують чудові електромагнітні екрануючі можливості. Ці прокладки створюють провідний корпус, ефективно утримуючи та перенаправляючи електромагнітне випромінювання від чутливих компонентів. Їх властива пружність і провідні властивості роблять прокладки для пальців ідеальним вибором для різних застосувань.

Параметри налаштування для ідеальної посадки

Однією з помітних переваг прокладок для пальців є їх гнучкість у дизайні та налаштуванні. Завдяки різноманітним профілям, формам і розмірам ці прокладки можна адаптувати відповідно до вимог конкретного застосування. Незалежно від того, чи йдеться про складну компоновку друкованої плати, складну конструкцію корпусу чи унікальний форм-фактор, можна виготовити пальцеві прокладки, щоб забезпечити точне та оптимальне покриття.

Простота встановлення: найкраща ефективність

Простота монтажу є вирішальним аспектом при реалізації будь-якого екрануючого рішення. Прокладки для пальців спрощують процес установки, заощаджуючи час і зусилля. Їх можна легко прикріпити до поверхонь за допомогою клейкої підкладки, чутливої ​​до тиску, або механічно закріпити гвинтами. Їхня гнучкість дозволяє без зусиль інтегрувати навіть у тісних місцях або нерівних контурах. Спрощуючи процедури встановлення, прокладки для пальців сприяють загальній продуктивності та ефективності.

Довговічність: довговічність для безперебійного екранування

У складних умовах, де обладнання піддається впливу вібрації, температурних коливань і фізичного навантаження, довговічність є життєво важливим фактором. Прокладки прикладу для пальців створені, щоб витримувати ці виклики. Використані матеріали, такі як берилієва мідь, забезпечують виняткову стійкість до корозії, окислення та механічного зносу. Ця довговічність забезпечує тривалу ефективність екранування, зменшуючи потребу в частому обслуговуванні або заміні.

Економічна ефективність: захист інвестицій

У пошуках ефективних рішень для екранування EMI/RFI вартість є важливим фактором. Прокладки для пальців пропонують чудовий баланс між продуктивністю та доступністю. Вони є економічно ефективною альтернативою іншим складним методам екранування, таким як провідні покриття або корпуси. Вибираючи пальцеві прокладки, організації можуть досягти оптимальної ефективності екранування, не перевищуючи своїх бюджетних обмежень.

Висновок

У гонитві за ефективними рішеннями для екранування EMI/RFI прокладки для пальців виділяються як універсальний і надійний вибір. Завдяки винятковій ефективності екранування, можливостям налаштування, простоті встановлення, довговічності та економічній ефективності ці прокладки пропонують комплексне рішення для захисту чутливого електронного обладнання. Використовуючи пальцеві прокладки, ми можемо забезпечити безперебійну роботу їхніх систем, підвищити надійність продукції.

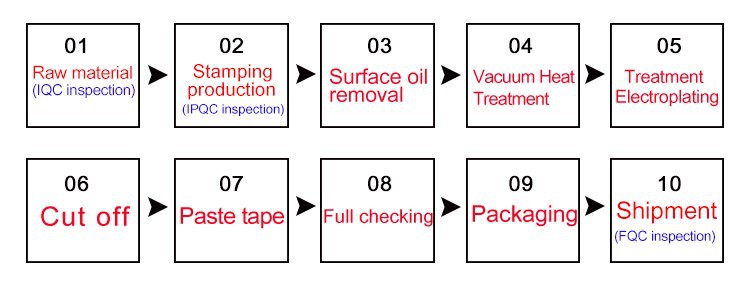

Хід виробничого процесу пальця BeCu





Переваги компанії

Два професійних дизайнера інструментів мають понад 10 років досвіду проектування. Ми долаємо технічні труднощі у сфері штампування за допомогою імпортного обладнання для обробки інструментів і потужних потужностей для виробництва інструментів. Щомісяця можна виготовляти понад 15 комплектів форм.

Швидка доставка: 7 днів для ручних зразків і 16 днів для форм масового виробництва.

Надзвичайний термін служби інструментів: наша компанія використовує спеціальні матеріали для прес-форм понад 100 мільйонів разів.

Наша компанія в основному використовує сировину компанії BrushWellman Co., Ltd, США.





Точна шліфувальна машина: 4 комплекти;

Фрезерний верстат: 3 комплекти;

Свердлильний верстат: 3 комплекти;

Різання дротяним електродом: 2 комплекти;

Млинники:1 набір;

Інше: 5 комплектів





Екологічні вимоги до продукції

Наші продукти BeCu відповідають вимогам звіту SGS, ROHS, REACH, звіту без галогенів (HF) тощо.









Питання та ключі закупівлі пальців і прокладок:

Q1: Як працює прокладка для пальця?

A1: прокладки пальців складаються з ряду металевих пальців або пружин, які зазвичай виготовляються з берилієвої міді або нержавіючої сталі. Ці пальці стиснуті між двома поверхнями, щоб створити провідний шлях, ефективно герметизуючи корпус і запобігаючи входу та виходу електромагнітного випромінювання.



Q2: Які переваги використання прокладок для пальців?

A2: Прокладки для пальців мають декілька переваг, зокрема чудову електропровідність, високу ефективність екранування, стійкість до факторів навколишнього середовища, таких як температура та вологість, тривалий термін служби та здатність пристосовуватись до різних розмірів зазорів і нерівностей поверхні.



Питання 3: Чи є якісь обмеження або міркування при використанні прокладок прикладу для пальців?

A3: Хоча прокладки прикладу для пальців забезпечують чудову ефективність екранування, важливо забезпечити належну силу стиснення та контакт між пальцями та поверхнями, що з’єднуються. Крім того, з часом пальці можуть відчувати втому, тому періодична перевірка та заміна може знадобитися в умовах високого зносу. При виборі матеріалу слід також враховувати потенційні небезпеки, такі як вплив берилію у випадку з берилієвими мідними пальцями.



Q4: Чи можна повторно використовувати прокладки для пальців?

A4: Прокладки прикладу для пальців можна використовувати повторно, якщо вони все ще в хорошому стані та зберігають свою початкову форму та пружність. Проте повторні цикли стиснення та декомпресії можуть вплинути на їх продуктивність і довговічність, тому перед повторним використанням рекомендується оцінити їхню ефективність.



Питання 5: Як прокладки для пальців порівняно з іншими типами рішень для захисту від електромагнітних перешкод?

A5: пальцеві прокладки пропонують переваги перед альтернативами, такими як струмопровідні прокладки або електропровідні покриття, завдяки своїй універсальності, простоті встановлення та здатності заповнювати різні зазори та нерівності поверхні. Однак вибір рішення для екранування електромагнітних перешкод залежить від конкретних вимог, і в деяких випадках для оптимальної ефективності екранування можна використовувати комбінацію різних методів.
